Wasser- und Abwassertechnik
Smart visualisiert
dat2WEB auf Basis von atvise® scada

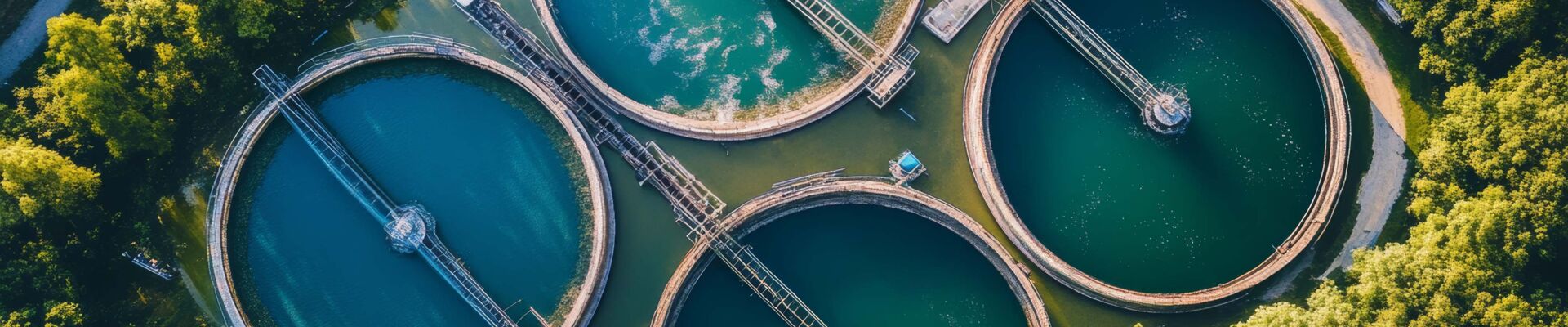

Seit mehr als 30 Jahren ist Anton Pickem mit seinem Unternehmen api-solution als Lösungsanbieter im Bereich Automatisierung und Visualisierung tätig. Dabei bildet atvise® scada die technologische Plattform seines Portfolios. Darauf wurde von der api-solution die Applikation „dat2WEB“ produkthaft umgesetzt und ist im Bereich Wasser- und Abwasseranlagen für die effiziente Versorgung von über 300.000 Einwohnern, in 40 Gemeinden, erfolgreich im Einsatz.
Für alle Anwendungen gewappnet
Das Unternehmen api-solution bietet mit dat2WEB zum Beispiel im Bereich der Wasserversorgung für alle Kundensegmente passende Lösungen: Kleinkunden – typischerweise Gemeinden mit Pumpwerken – nutzen eine gehostete SaaS‑Variante. Großkunden setzen auf lokale Installationen, ergänzt durch eine cloudbasierte Überwachung mit Watchdog‑Funktionalität.
Aufgrund der hohen Flexibilität findet die Lösung inzwischen auch in der industriellen Energietechnik Anwendung. Die Kombination aus Datenaufzeichnung, Analysewerkzeugen und klarer, informativer Visualisierung stößt auf großes Interesse. Dabei handelt es sich um autarke Systeme, die sich problemlos auch in bestehende Anlagen integrieren lassen.
Entscheidende Vorteile durch atvise® scada Plattform
Der zentrale Ausgangspunkt für die eigene dat2WEB-Applikationsentwicklung war die reine Webtechnologie von atvise®, die eine Visualisierung in jedem Standardbrowser ermöglicht – ohne jegliche Notwendigkeit für proprietäre Clients. Parallel dazu setzte man bei atvise® von Anfang an auf OPC UA im Kern der Plattformentwicklung. Daraus ergeben sich wesentliche Vorteile: vollständige Hardwareunabhängigkeit und einfache Integration, da moderne SPS-Systeme nahezu durchgehend OPC UA unterstützen.
Applikationsentwicklung ohne Einschränkungen

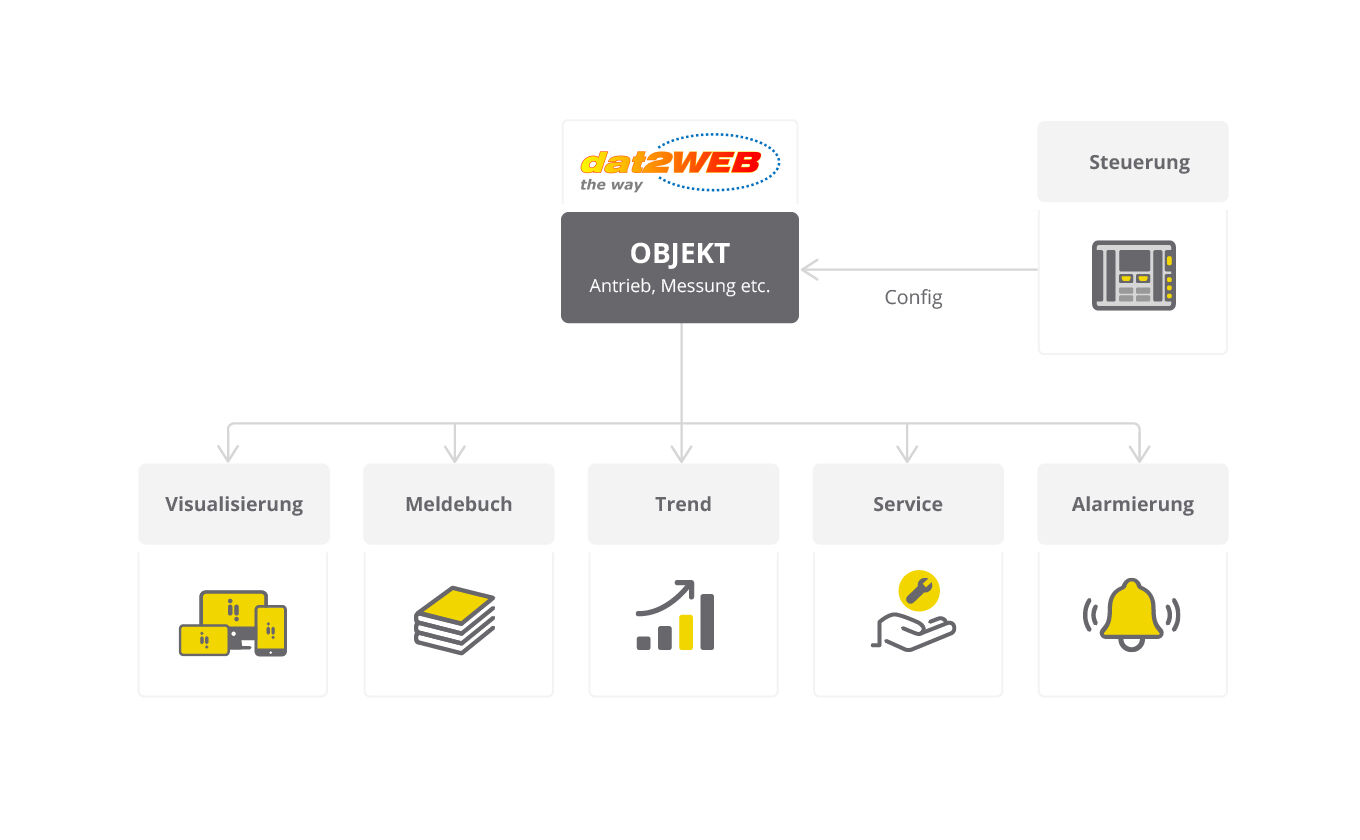

Ziel der Entwicklung war es, Anlagen effizient und fehlerarm zu visualisieren – inklusive Alarmierung, Reporting, Wartungsfunktionen, Energieeffizienzthemen und einer klar strukturierten, ebenen-basierten Darstellung. Genau hier spielt atvise® scada seine Stärken aus: Objektorientierung erfolgt nicht nur horizontal, sondern – dank OPC UA – ebenfalls vertikal. Dadurch können Konfigurationen und Änderungen in erster Linie auf der Steuerungsebene vorgenommen und diese dann automatisch auf SCADA-Ebene übertragen werden (bottom up). Wiederkehrende Tätigkeiten werden auf ein Minimum reduziert, was auch die Fehleranfälligkeit deutlich senkt.
Weniger Aufwand, mehr Flexibilität
Diese Funktionalität ist auch umgekehrt (top down) einsetzbar. Bei einem Hardwaretausch auf Steuerungsebene lassen sich Parameter-Updates von atvise® scada auf die neuen Steuerungen laden. Somit erfordern Erweiterungen oder Änderungen oft lediglich SPS-Programmierung. Für Betreiber bedeutet dies deutlich geringere Wartungsaufwände.

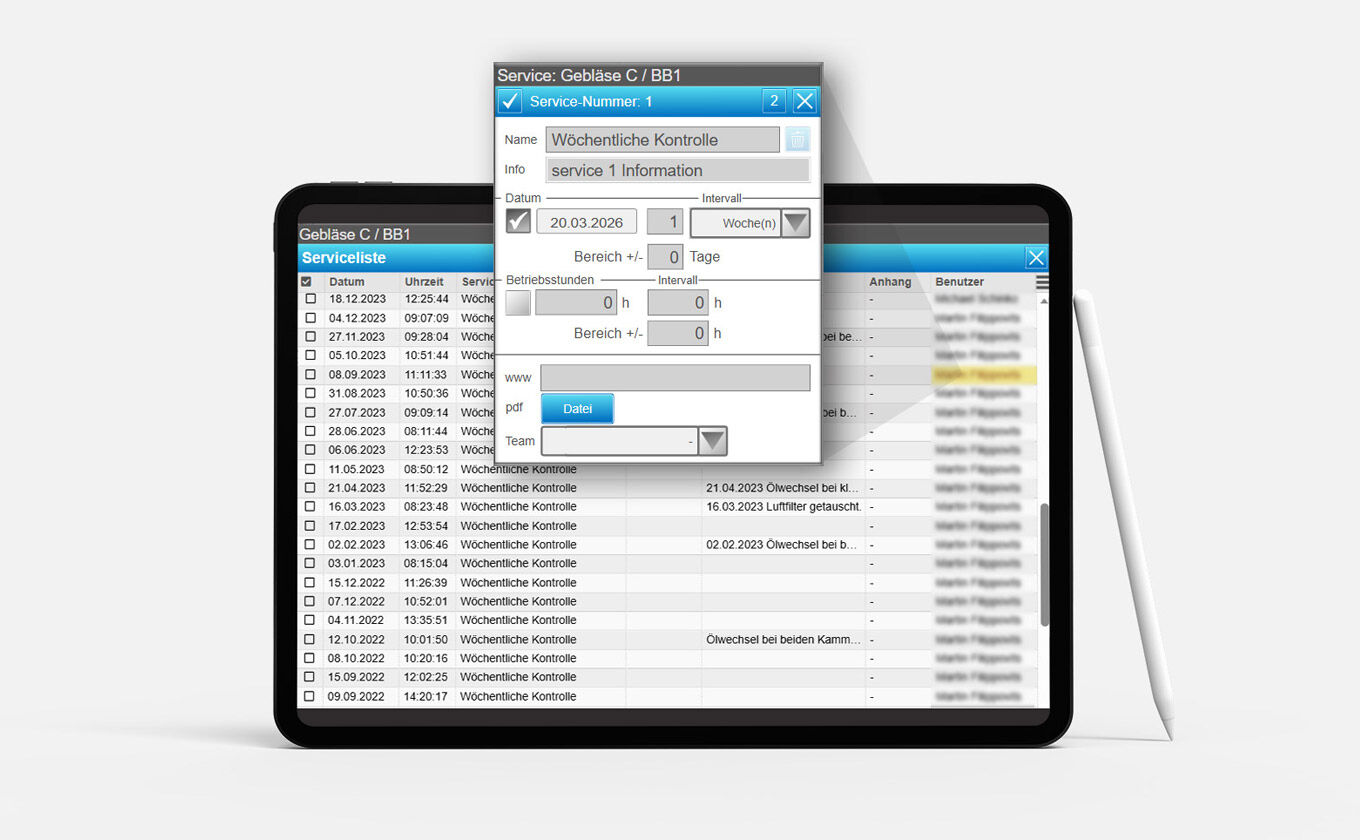

Des weiteren berücksichtigt die Applikation sämtliche relevanten Betriebsanforderungen. So ist sie für Sommer- und Winterbetrieb vorbereitet und unterstützt unterschiedliche Betriebsweisen, Rezepturen und Sollwertstrategien. Auch bei der Fehlersuche bietet das System umfangreiche Unterstützung: Objekte lassen sich eindeutig den jeweiligen Steuerungen zuordnen, sodass sich Probleme schnell lokalisieren lassen.
Visualisierung und Bedienbarkeit

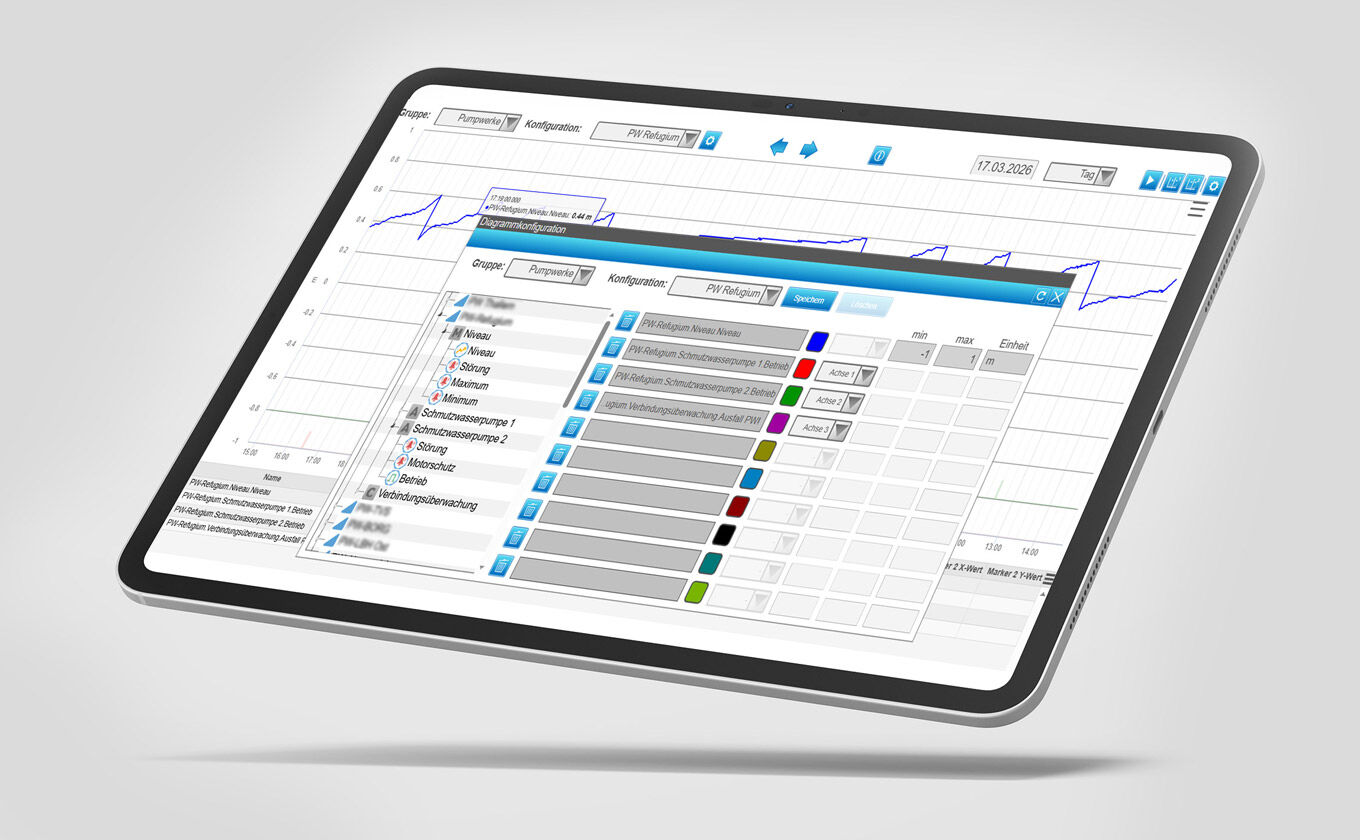

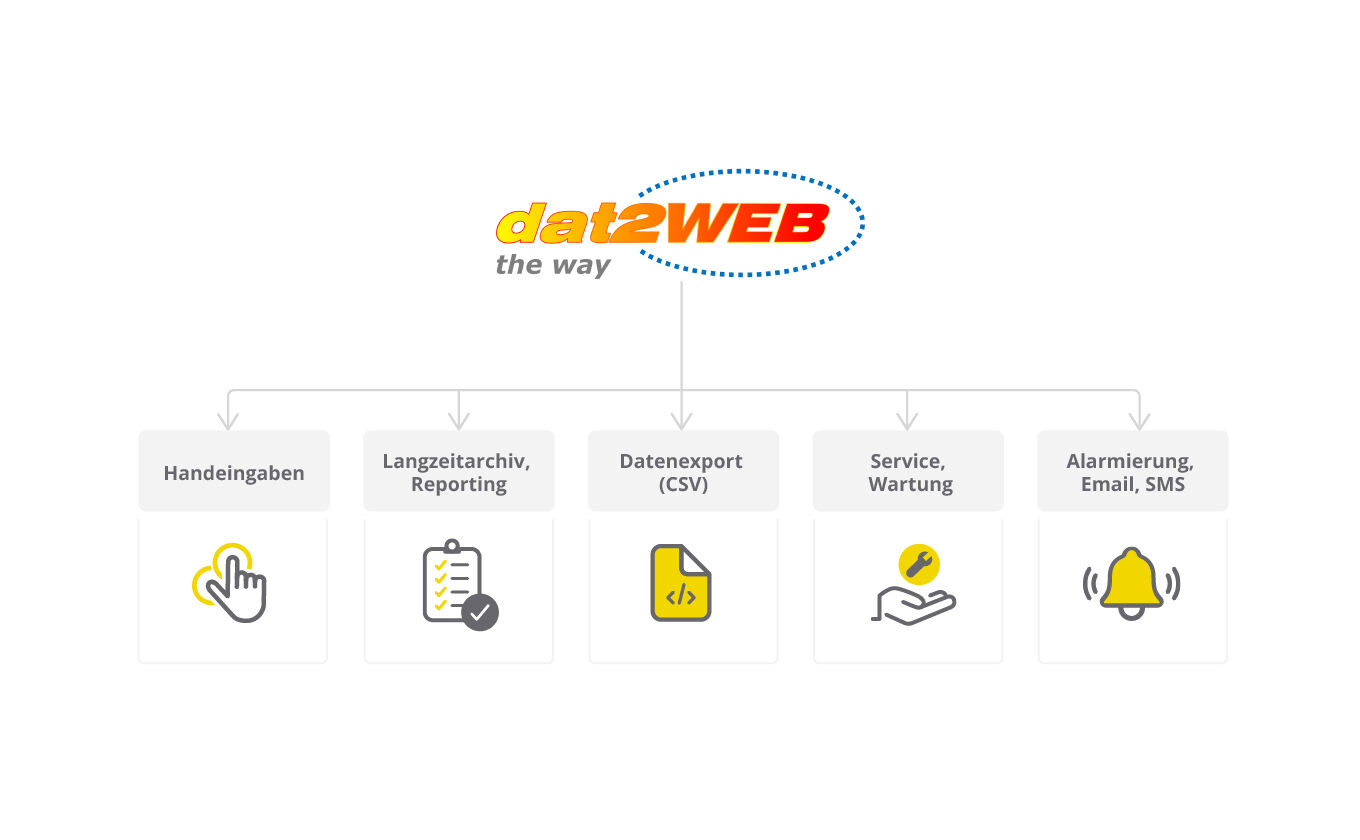

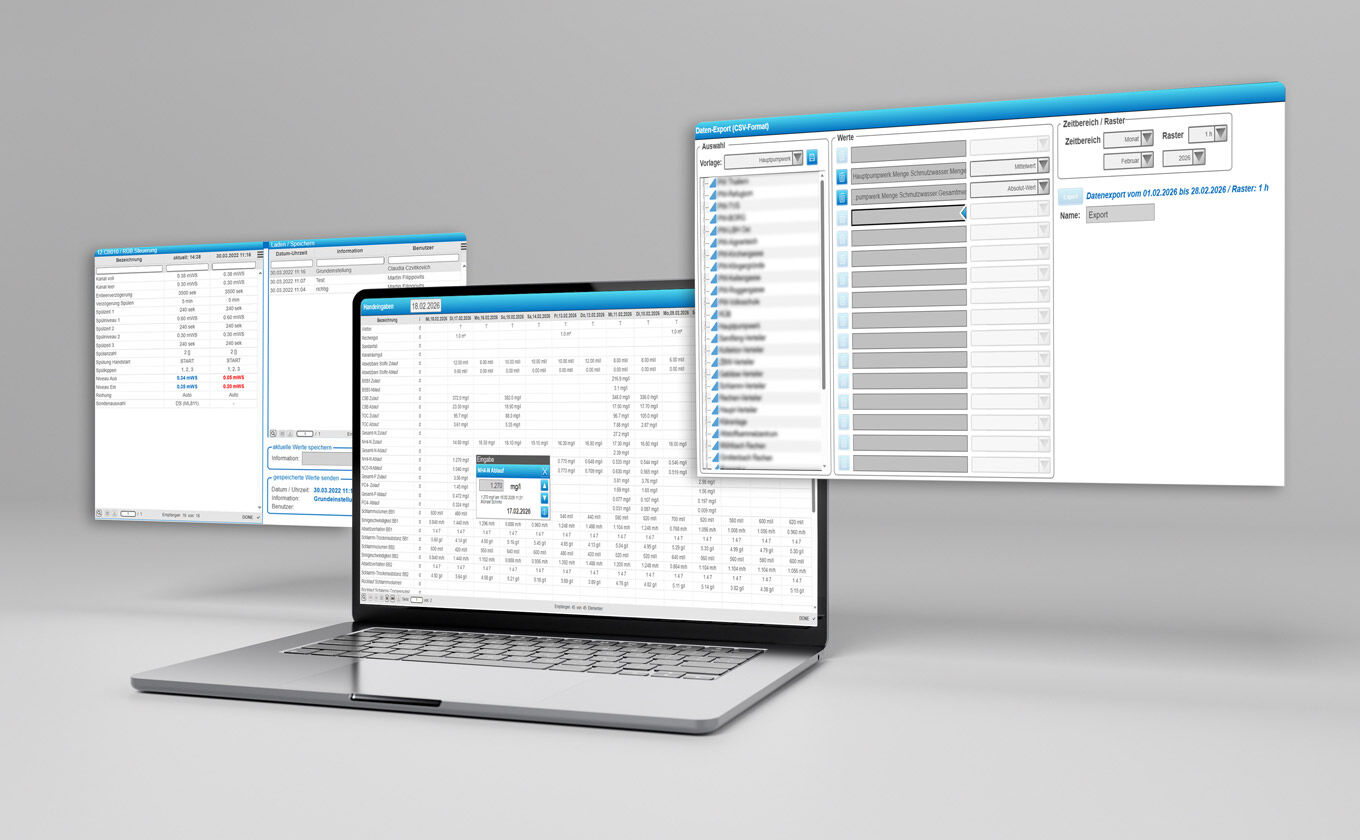

Die Trend- und Analysefunktionen sind besonders umfangreich. Von Balkenanzeigen bis zu Sankey-Diagrammen stehen zahlreiche Darstellungen als Objekte bereit. Die SPS-Information bestimmt automatisch die passende Trend-Darstellung – zusätzliche Konfiguration entfällt. Langzeitarchive werden bis zu 72 Monate unterstützt, und das Reporting erfolgt über flexible Excel-Reports, die vielfältige Anforderungen abdecken.
Die Visualisierung basiert vollständig auf Responsive Design und passt Inhalte automatisch an Endgeräte an. Mausbasierte Bedienoberflächen wurden weitgehend eliminiert – Touch‑Interaktion steht im Mittelpunkt. Gleichzeitig wurde die Komplexität für Anwender bewusst reduziert: Jeder vor Ort soll intuitiv in der Lage sein, die Anlage zu bedienen.
